micro BTX是由Intel于2004年提出的一種主板規格，原本的目標是用以代替ATX規格。micro BTX主板提供了3～4個擴展槽位，采用7個安裝點，可以提供1個3.5'和最多兩個5.25'的驅動器槽，尺寸標準為10.4'×10.5'（264 mm × 267 mm ），它設計時考慮到了許多隨著計算機技術的發展帶來的問題，因為ATX規格早在1995年就制定了已經需要新的規格來適應市場的情況下，Intel就指定了這個規范。它是相對于將標準BTX的長度縮短而成，microBTX主要適用于精簡的系統。

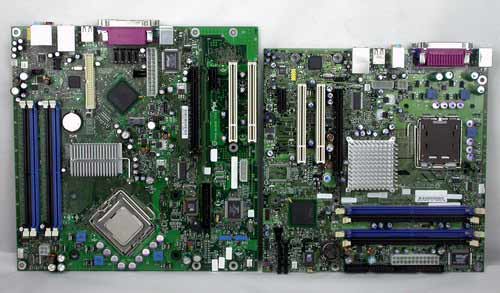

Micro BTX主板（左）與Micro ATX（右）對比
在散熱方面micro BTX主板依然和BTX的思路一樣，是以CPU的散熱作為整個架構的中心，CPU的散熱器就自然成為了這個中心的中心。風扇和通道形式的導流罩以及圓柱形的散熱鰭片構成了這個與眾不同的散熱器。導流罩包裹在CPU散熱片周圍，保證氣流從散熱鰭片之間流過。氣流在流經CPU之后一部分會到達圖形子系統或PCI Express插槽，對顯卡進行散熱，另一部分會分流到內存和系統其他部件。另外散熱器采用4-pin電源接口，可以根據CPU溫度自行調節轉速，這樣就可以在噪音和散熱上取得平衡。
目前已經有數種BTX的派生版本推出，根據板型寬度的不同分為標準BTX （325.12mm）， microBTX （264.16mm）及Low-profile的picoBTX （203.20mm），以及未來針對服務器的Extended BTX。而且，目前流行的新總線和接口，如PCI Express和串行ATA等，也將在BTX架構主板中得到很好的支持。
|
