DTX 主板是由AMD于2007年1月10日所提倡的主板規格。和Intel提倡的ATX、BTX不同，DTX的“D”并沒有特別意思，DTX規格的提出讓主板廠商降低生產成本，推出開放標準的DTX規格，將有益于下游廠商開發出體積更小、更安靜、開發成本更低的迷你電腦。DTX規格尺寸為203毫米×244毫米，適用于迷你、HTPC及Barebone電腦。AMD表示DTX為開放規格，且可向后兼容ATX機箱規格，由于DTX規格主板可向后兼容ATX規格，主板廠商只需輕微調整生產線即可轉為生產DTX規格主板。DTX規格同時擁有另一款較小型的變種，稱為Mini-DTX。其印刷電路板較細小，而尺寸為203毫米×170毫米。

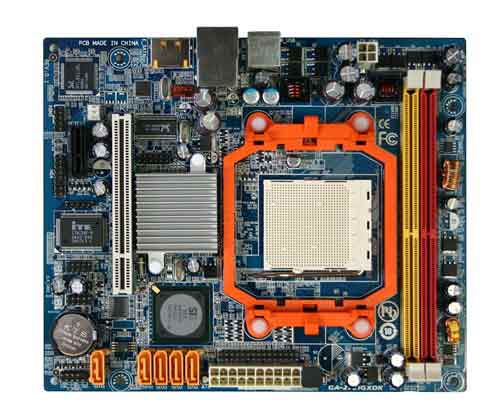

DTX主板
此外，由于DTX 主板吸取了BTX失敗的教訓，它在部件布局上與ATX保持一致，因而DTX與ATX主板理應在同一個機箱中是可以通用的。DTX主板規格提供最多兩組擴展插槽，位置與ATX及Micro-ATX主板規格相同。另外，DTX規格同時可提供非必需的ExpressCard插槽。它們主要針對采用65nm低功耗處理器的小型機（Small Form Factor），AMD表示，由于處理器技術進步，耗電功率降低，因此使得系統得以朝體積更小、更輕巧的方向發展。與ATX的截然不同的是，DTX是開放的架構規范，因而系統廠商可以在規范基礎上根據自己的喜好自由設計主板和機箱。除了布局緊湊簡練、大量采用小型化部件外，直立的硬盤位是一重大改變，合理利用機箱空間為小機箱的構建做好了準備。
比較簡單來說，DTX主板就是變窄了之 Micro-ATX 或 ATX。Micro-ATX 和 ATX 主板分別最多可以有四條或七條插槽，DTX 則只能有兩條。這種概念也和市售專屬設計的準系統電腦（如浩鑫電腦出品的 XPC）相似。Mini-DTX 同樣可以有兩條插槽，但再將主機版縮短，變成和 Mini-ITX 一樣。這樣使得 Mini-DTX、DTX 主板可以用于 Micro-ATX 和 ATX 機箱；而 Mini-ITX 主板可以用于 Mini-DTX、DTX 機箱。
|
