　　　我們常常可以見到電源適配器的規格書上面有這樣一句話,使用示波器帶寬為20MHz 連接到適配器的輸出端,同時輸出端并聯一個47uF 的電解電容和一個0.1uF 的瓷片電容.這個也是測試紋波的一個行業國際標準.那么為什么紋波測試時示波器要并聯電解和瓷片電容呢?

　　　在輸出端并聯電解電容(一般是47uF)是為了隔斷直流干擾,并聯瓷片電容(一般是0.1uF)是為了濾掉高頻干擾,這個干擾的頻率遠比你所測的紋波頻率要大,并聯電容是為了慮掉雜訊.注意雜訊不是紋波.濾除因測試條件或手段不良附加的干擾,最后示波器顯示的讀數就是你要的紋波數據了！

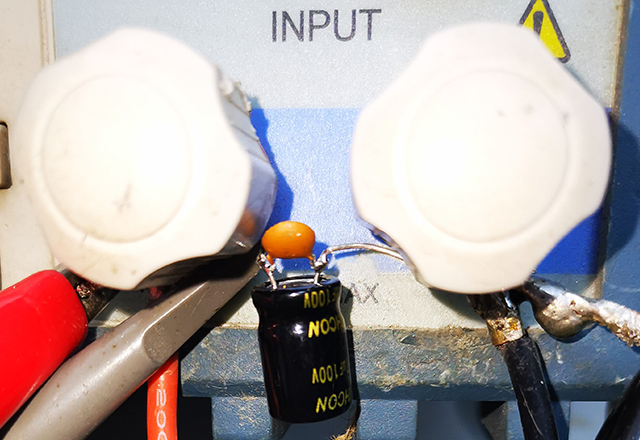

輸出端并聯一個電解電容和一個瓷片電容示意圖

　　　對于測量紋波中隔斷直流干擾和濾掉高頻干擾的方法, 只是在測量中最容易忽略以及混淆概念的部分,認為并了電容那么就是將紋波濾掉了,從而得到的數據是小于實際電源適配器的紋波數據的,其實這點是一般菜鳥才會搞不懂的概念,為了得到真正的紋波數據,單單在這個點上面注意還不行,其中前面我們有一篇文章還講述了其他幾個要注意的方面,點擊鏈接進入(如何準確的用示波器測電源紋波).

　　　紋波的定義：由于直流穩定電源一般是由交流電源經整流穩壓等環節而形成的,這就不可避免地在直流穩定量中多少帶有一些交流成份,這種疊加在直流穩定量上的交流分量就稱之為紋波.

　　　紋波的成分較為復雜,它的形態一般為頻率高于工頻的類似正弦波的諧波,另一種則是寬度很窄的脈沖波.對于不同的場合,對紋波的要求各不一樣.對于電容器老練來說,無論是那一種紋波,只要不是太大,一般對電容器老練質量不會構成影響.而對程控機電源或音響設備中所使用的電源,由于寬度很窄的脈沖沒有足夠的能量來推動喇叭的紙盆或話機的聽筒而形成雜音.因此對于這種窄脈沖的要求可以放寬.

　　　而對于音頻范圍內的類似正弦波的紋波信號,雖然其幅度不是太高,但其能量卻使喇叭或聽筒發生嗡嗡的雜音.因此對這種形態的紋波應有一定的要求,而對于用于一些控制的場合,由于窄脈沖達到一定的高度會干擾數字或邏輯控制部件,使設備運行的可靠性降低,因此對這種窄脈沖的幅度應有一定的限制,而對類似正弦波的紋波,一般由于其幅度較低,對控制部件的干擾不大.

　　　在測量輸出電壓的紋波,如果不加電容的話就會測出來噪聲,干擾信號和真正的紋波專疊加在一起屬.很難讀出真正紋波的數值,所以要加電容濾除高頻干擾和開關噪聲干擾.另外,測量紋波時,注意探頭的接地線,不能直接使用自帶的夾子線,否則夾子線會相當于天線一樣會受周圍高頻干擾,測量時探頭要偏向無高頻區域.加濾波電容的目的應該是濾除噪聲得到正準確的紋波信息.
