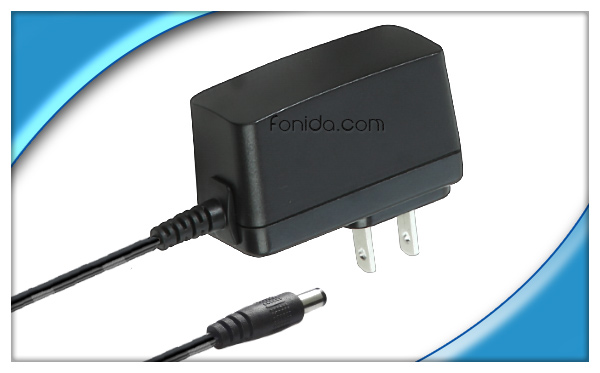

電源適配器的電磁兼容是指在規定的電磁環境電平情況下,不受電磁干擾而降低其性能以及其指標.同時它們本身產生的電磁輻射不大于規定的極限電平,比對其他電子設備不產生影響.使電源適配器本身與其他電子設備和諧共處,并相互之間互不干擾,共同工作.國家標準在電磁兼容術語中對電磁兼容的定義是:設備或系統在其電磁環境中能正常工作并且不對該環境中任何事物構成不能承受的電磁干擾能力.
對于電源適配器在電磁兼容方面主要是產生超過規定限度的電磁干擾,具有抵抗一定電磁干擾的能力,即它應不會受到處于同一電磁環境中的其他電子設備或電子系統發射的干擾而產生不允許的工作性能下降的現象.下面來講解下電源適配器的電磁兼容的解決方式.
減少電源適配器本身對外部以及其他電子設備的干擾,利用開關頻率調制技術的調制開關頻率,把集中在調制開關頻率及其諧波上的能量分散到它們周圍的頻帶上,以降低各個頻點上的EMI幅值.選用不易產生噪聲,不易傳導和輻射噪聲的電子元器件.特別是反向恢復電流小,恢復時間短的快速恢復二極管是開關電源高頻整流部分的理想器件,以及優秀的變壓器等繞組類元器件的選用.欲削弱傳導干擾,最有效的方法還有就是在開關電源輸入和輸出電路中加裝電磁干擾濾波器.電源適配器的單級EMI濾波器,主要包括共模扼流圈和濾波電容,EMI濾波器能有效抑制開關電源適配器的電磁干擾.采用軟開關啟動技術,在原有的硬開關電路中增加電感和電容元件,利用電容和電感的諧振,降低開關過程中的du/dt和di/dt,使開關器件開通時電壓的下降先于電流的上升的時序,或關斷時電流的下降先于電壓的上升的時序,來消除電壓和電流的重疊.合理使用電磁干擾濾波器,EMI濾波器的主要目的之一,電網噪聲是電磁干擾的一種,它屬于射頻干擾,其傳導噪聲的頻譜大致為10KHz~30MHz,最高可達150MHz.在一般情況下,差模干擾幅度小頻率低,所造成的干擾較小,共模干擾幅度大,頻率高,還可以通過導線產生輻射,所造成的干擾較大.
切斷干擾信號的傳播途徑減少電磁干擾的影響,減弱電磁干擾的信號.電源適配器對于AC和DC線材的干擾信號的引入可以采取濾波器濾除,電源適配器的EMI濾波器對于AC和DC線材上差模和共模干擾都有較強的抑制和消弱的作用.電源適配器的PCB板的電磁兼容性也是尤為重要.PCB板是電源適配器的電路元件和器件連接最為重要的部分,所有的部分都是靠PCB板來進行連接.PCB以及元器件布局設計的好壞對電源適配器的電磁兼容性影響很大.所以在設計之初把PCB的抗干擾設計好,后面也可減少不必要的動作.PCB抗干擾設計主要包括PCB布局,布線及接地,以及元器件布局.它的作用在于減小PCB的電磁輻射和PCB上電路之間的串擾.另外需要注意的是一般變壓器電磁干擾引發的交流聲頻率一般為50HZ左右,而地線布線不當導致的交流聲,由于整流電路的倍頻作用頻率約為100HZ，仔細區分還是可以察覺的。因此，在設計印刷電路板的時候，應留意采用正確的方法，遵守PCB設計的一般原則，并應符合抗干擾的設計要求.
增強受干擾體的抗干擾能力,電源適配器的輸入和輸出也是干擾源的傳導線,也是接收射頻干擾信號的拾檢源,我們設計時一般要采取有效的措施,采用必要的共模和差模抑制電路,同時也要采取一定的濾波和防電磁屏蔽措施以減小干擾的進進,在條件許可的情況下盡可能采取各種隔離措施,從而阻斷干擾的傳播.防雷擊設計和雷擊保護電路也是其重要的部分,常用的防雷擊器件有,氣體放電管,TVS（Transient Voltage Suppression）等.
簡單的說就是.任何電子設備或電子系統不因自身的寄生發生或電磁泄露而影響附近的其他電子設備,或電子干擾系統的正常運行或形成電子污染,同時又能在一定工作條件下保持正常工作,就被認為具有電磁兼容能力.電磁兼容是任何電子產品都需要達到的最基本標準,更是生產廠家對用戶的最基本保障.
|
