SAA澳規插墻式電源適配器AC插腳標準為AS/NZS 3112,該規范有對澳規插腳的各個數據及其要求都有規定,澳規AC插腳的形狀有點像中文的"八"字.該插腳適用于澳大利亞,新西蘭等澳洲國家和地區.

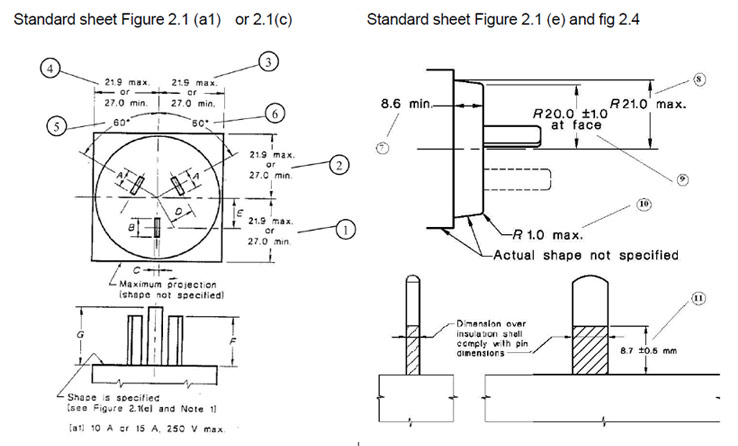

SAA澳規插腳：標準 AS/NZS 3112參數
符號 |
標準 |
符號 |
標準 |
A |
6.35±0.15 |
1，2，3，4 |
21.9 max. or 27.0 min. |
B |
6.35±0.15 |
5，6 |
60° |
C |
1.63+0.15/-0.05 |
7 |
8.6 min. |
D |
7.92 |
8 |
21.0 max. |
E |
10.31 |
9 |
20.0?1.0 |
F |
17.06±0.4 |
10 |
1.0 max |
G |
19.94±0.8 |
11 |
8.7?0.5 |
Distance from projection part edge to L and N pins ： 9mm min.
|

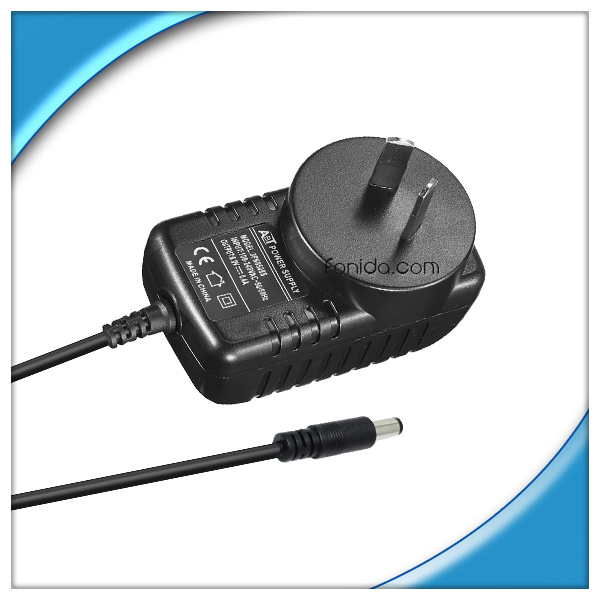

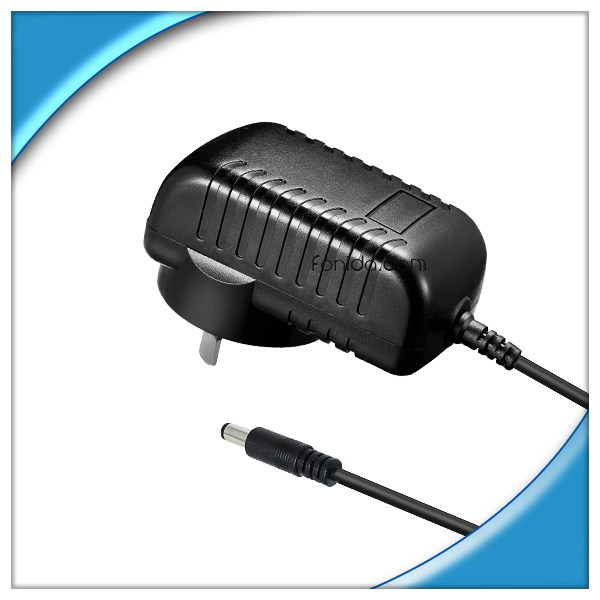

SAA澳規插墻式電源適配器插腳插片要求為具有足夠硬度和剛度的耐腐蝕金屬材料,足夠的機械強度,導電性和耐腐蝕性.
這里特別要主意一點,澳規插片部分有一部分外部是包有絕緣層的,絕緣插片的插頭的帶電部件應在絕緣層下面而不外露.也就是圖片中的11這個部分.
插頭本體的絕緣部份要求為性能不低于符合AS3121(NZS/AS3121) 的溫度種類為80℃的絕緣材料或者陶瓷材料,在水中浸泡48小時后并用潔凈布除去可見的水珠,其質量增加應不超過2%.
插頭保護蓋的絕緣材料應具有不低于AS3121(NZS/AS3121)中對溫度種類為60℃的絕緣材料所規定的性能.
|
