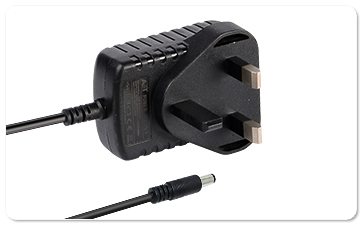

英式插頭也稱為BS全稱為british standard 大不列顛標準,也就是英國標準,所有到英國的電器插頭都要執行這一標準.插墻式電源適配器英規插腳標準為BS1363所有進入英國的電源適配器插腳必須要遵循的標準.
英規UK Plug Checking Form according to Figure 4 of BS1363BS-3參數
符號 |
標準（mm） |
符號 |
標準（mm） |
符號 |
標準（mm） |
符號 |
標準（mm） |
A |
|
I |
22.10-22.36 |
Q |
17.2-18.2 |
Y |
1.2-2.0 |
B |
25.37 max. |
J |
22.23-23.23 |
R |
6.22-6.48 |
Z |
R 0.1-1.0 |
C |
34.6 max. |
K |
1.35-1.85 |
S |
3.90-4.05 |
a |
58°-62° |
D |
11.05-11.18 |
L |
7.80-8.05 |
T |
6.22-6.48 |
b |
1.35-1.85 |
E |
11.05-11.18 |
M |
58°-62° |
U |
6.35 min. |
c |
58°-62° |
F |
R 15 min. |
N |
3.90-4.05 |
V |
60°-80° |
d |
1.35-1.85 |
G |
R 9.5 min. |
O |
9.2 max. |
W |
1.35-1.85 |
e |
0.2 max. |
H |
R 9.5 min. |
P |
9.5 max. |
X |
3.90-4.05 |
f |
1.35-1.85 |
|
|
英規插頭在BS1363中有很多的要求,例如要求必須適合在以下條件下使用:環境溫度為-5℃到+40℃,24小時以上的平均值不超過25℃的環境中.注:在正常使用條件下，現有的空氣受自然大氣的溫度變化的影響.因此,最高溫度僅在熱季出現,且高溫出現也不會持久或者不受太陽或其它熱源的直接照射,以免溫升超出規定中的限制,有規定高度不超過海拔2000m以上.不受煙、化學氣體、雨水、霧的異常污染及長時間的高濕度或其它異常條件。此條件相當于污染等級2和附錄E中的超壓III類標準.
此英規插腳適應國家包括:英國,香港,新加坡,馬來西亞,中東各國,印度,巴基斯坦,越南,巴林群島,不丹,文萊,印度尼西亞,博茨瓦納,塞浦路斯,加納,肯尼亞,馬爾代夫,卡塔爾,津巴布韋,也門,坦桑尼亞等,或者也可以這樣理解.被英國殖民過的地方很多基本上使用英規插腳.
|
