電源適配器DC插頭也簡稱為DC頭,它是電源適配器連接與其供電的產品的一個連接器,它是音叉DC頭采取的由音叉型金屬接觸彈片或直插DC頭采取的金屬空心圓柱形接觸體,絕緣基座,橫向插口,縱向插口,定向鍵槽等組成.電源適配器DC 插頭的內徑外徑規格有5.5*2.5,5.5*2.1,4.75 *1.7,4.0*1.7,3.5*1.35,3.5*1.1,3.2*0.9,3.0*1.1,2.5*0.7,2.35*0.7,2.0*0.6單位為MM等等
電源適配器DC插頭連接方式為兩只叉型接觸彈片定位在基座中心部位(音叉式DC頭)或一個光滑的空心金屬圓柱體定位在基座中心部位(直插式DC頭)成縱橫向排列互不相連。外露在絕緣基座圓柱體外面的同樣為一個空心金屬圓柱體（音叉式和直插式DC頭外露金屬連接部分沒有差別）,由此與插座內外連接使其通電供給與其供電之產品導通并供電,使之正常工作

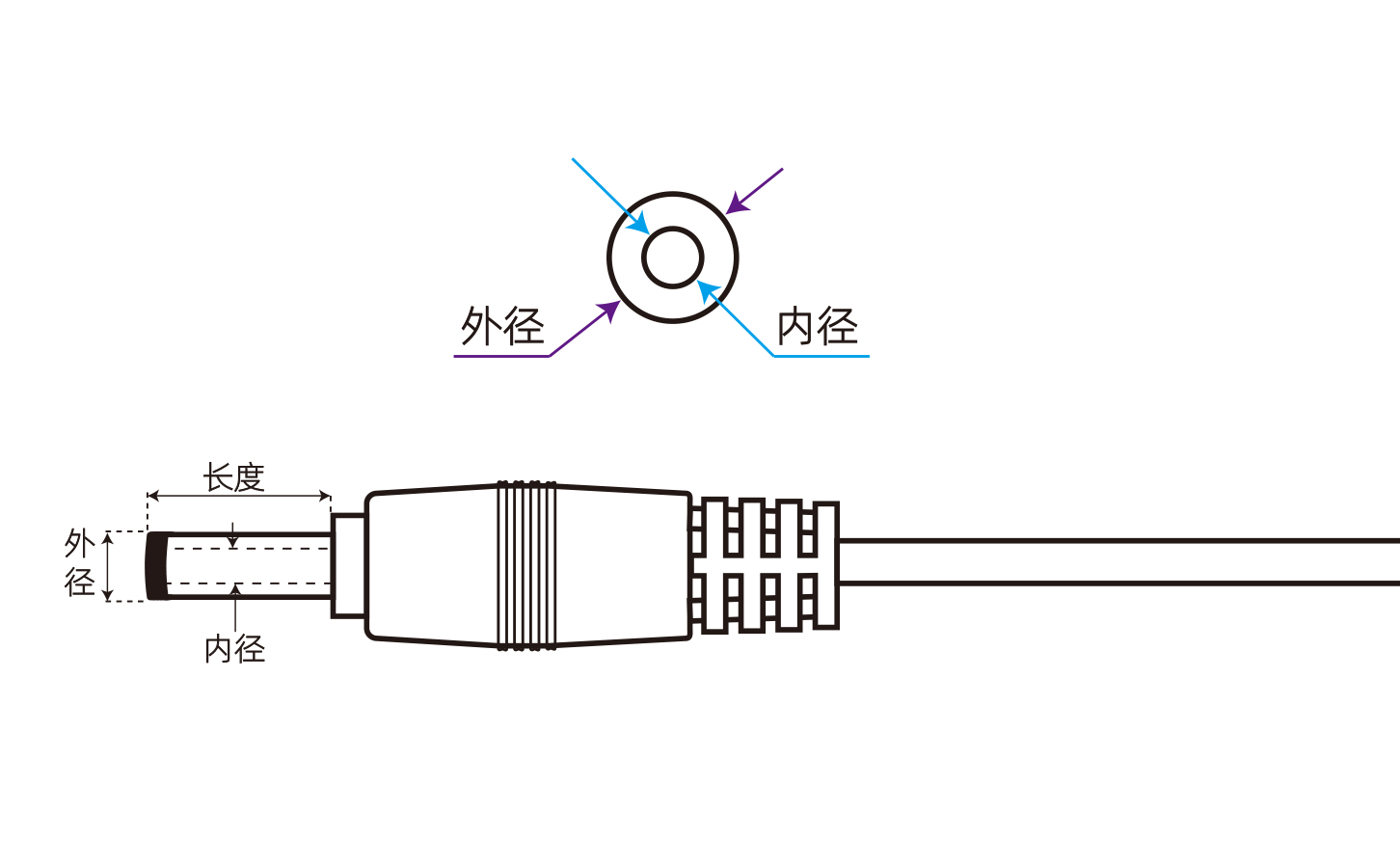

電源適配器DC插頭的內徑外徑規格有(單位為MM)：
5.5*2.5
5.5*2.1
4.75*1.7
4.0*1.7
3.5*1.35
3.5*1.1
3.2*0.9
3.0*1.1
2.5*0.7
2.35*0.7
2.0*0.6
……………….
等等
電源適配器DC插頭長度規格有8/10/12(單位為MM)等等

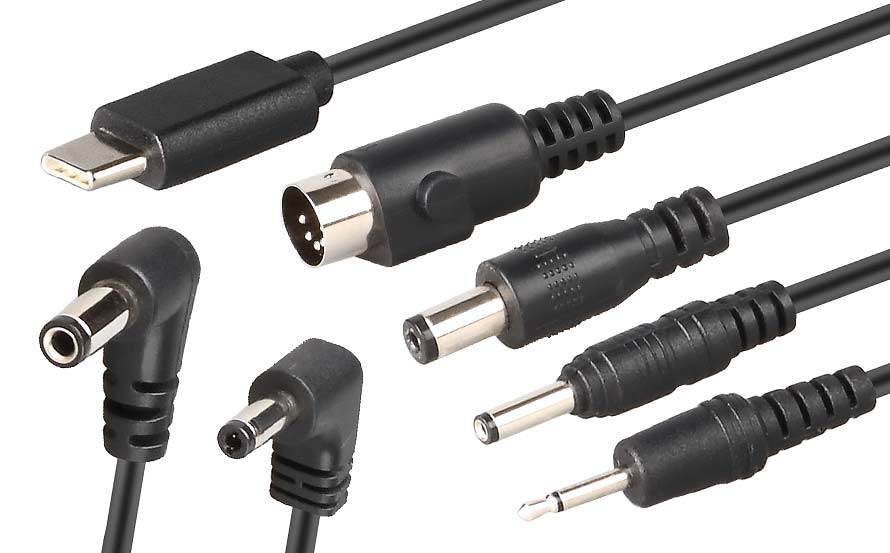

電源適配器DC插頭外形一般有直頭和彎頭之分而與之匹配的DC 插座分為兩種封裝,SMT 貼片封裝和DIP 插件封裝.
電源適配器DC 插頭和DC電源插座一般應用于影音類產品,數碼類產品,監控類產品,通訊類產品,家用電器類產品,安防類產品,玩具類產品,電腦周邊產品,健身與健康類產品,以及醫療類產品,視頻類產品,IT類產品等等產品上.

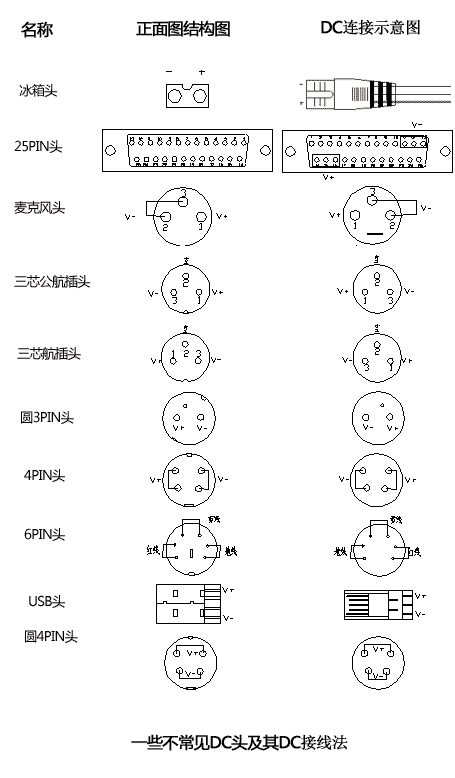

DC頭除以上特別介紹的電源適配器音叉DC 插頭, 電源適配器直插DC 插頭這兩種最為常見之外,還有廣泛用于通訊類和IT類產品的USB頭,micro USB頭,mini USB頭, ,還有3芯/4芯/5芯/8芯連接頭 音頻頭,S端子 冰箱頭,點煙器頭,F頭,T頭,DC直插母頭,航空頭,防水頭,鱷魚夾,香蕉頭等等DC頭.
電源適配器DC 插頭和DC電源插座質量不好會引起接觸不良或者DC頭發燙甚至溶化,所以小小一個DC插頭質量問題將對電源適配器產品品質問題有著直接的關系.
|
