16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器



可換頭	插墻式	桌面式

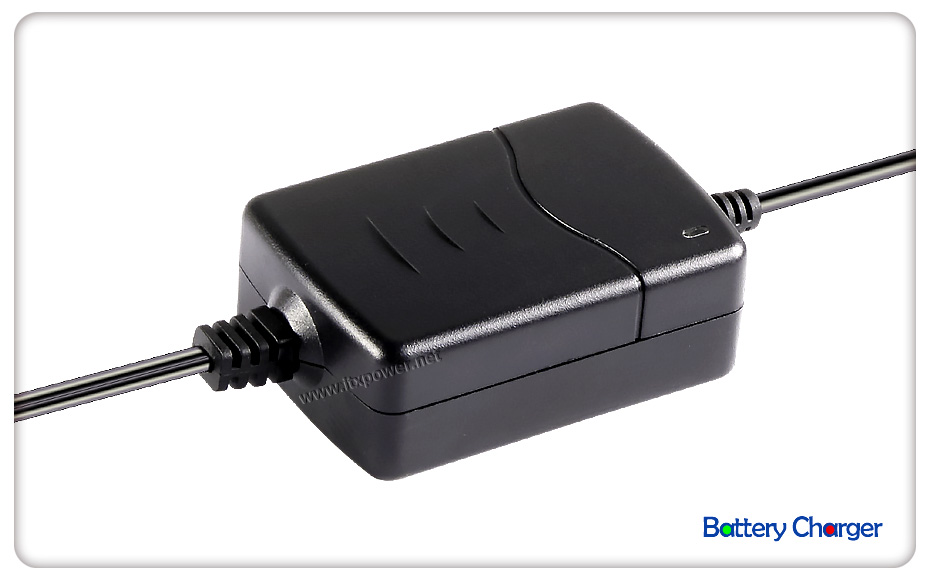

桌面式16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器采用微電腦控制技術和開關電源技術精心設計而成.16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器具有高效率的電路設計,性能穩定,低溫升等特點

16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器參數 :

序號	項目	單位	參數
1	額定輸出電壓	Vdc	16
2	輸出電壓范圍	Vdc	7～22
3	恒流充電電流	A	0.7
4	適用電池規格	Ah	8.4～12V(7～10節電池組)1～5.6Ah
5	充電關斷條件	-	-?V>5mV/CELL(TYP) VMAX>=1.6V/cell 或定時器動作
6	最大輸出功率	W	13
7	輸出短路保護	-	無
8	輸出反接報護	-	有

16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器輸出特性 :

[型號]:3PN1020
[品牌]:ABT
[輸入]:AC 100-240V/47-63 Hz
[充電方式]:恒流、MCU控制充電模式
[顏色]:黑/白（根據要求）
[保護]:有過流過壓和短路保護、輸出反接保護
[工作環境溫度]:-10 ~ +40°C
[儲存環境溫度]:-40 ~ +70°C
[工作環境濕度]:< +95% RH
[儲存溫度]:-20~85℃
[工作溫度冷卻方式]:自然對流方式.
[狀態顯示]:紅綠雙色指示（●紅色:快充 ●綠色:涓流/待機）
[適用設備]:電動玩具,照明工業,電動工具,安防系統等

16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器輸出與保護特性 :

充電紅燈表示充電器正在充電狀態中;
充電綠燈表示充電器待充電狀態或涓流狀態;
充電紅燈轉為綠燈的條件:根據實際要求
過流保護:當充電器和配套使用設備的電流超過額定的工作電流,充電器立即停止工作,解除故障后,充電器可重新進入工作狀態;
短路保護:當充電器輸出正、負極短接時,充電器自動保護無輸出電壓,解除短路保護后,充電器重新工作.
防逆灌保護:當充電器輸入不接市電,輸出正、負極接電池時,充電器會無輸出電壓,同時LED指示燈不亮,解除防逆灌保護后,充電器重新工作.

16V0.7A鎳氫/鎳鎘電池充電器 16V700MA鎳氫/鎳鎘電池充電器安全特性 :

抗振試驗:5MM / 50HZ / 600S. 最大溫升:正常使用條件,外殼表面溫升不超過45°C. 隔離耐電壓:輸入-輸出(AC1.5KV、10MA、60S). 工作壽命:≥30000Hrs. 防靜電等級:8.0KV.


返回鎳氫電池充電器

鎳氫/鎳鎘電池充電器輸出電壓與電池參考

電壓	適用范圍	電壓	適用范圍	電壓	適用范圍
3.2V	2.4V(2節電池組)	6.4V	3.6～4.8V(3～4節電池組)	9.6V	6.0～7.2V(5～6節電池組)
16V	8.4～12V(7～10節電池組)	32V	24V(20節電池組)	48V	36V(30節電池組)
64V	36～48V(30～40節電池組)

鎳氫/鎳鎘電池充電器型號與輸出

型號	輸出	適用電池	型號	輸出	適用電池
3PN0504E	3.2V 0.8A	2.4V(2節電池組) 0.8～6Ah	3PN1008	6.4V 1.6A	3.6V～4.8V(3～4節電池組)2.2～10AH
3PN0508E	6.4V 0.6A	3.6～4.8V(3～4節電池組)0.6～4.8AH	3PN1012	9.6V 1.2A	6.0～7.2V(5～6節電池組)2～9AH
3PN0512E	9.6V 0.4A	6.0～7.2V(5～6節電池組)0.4～3.2AH	3PN1020	16V 0.7A	8.4～12V(7～10節電池組)1～5.6AH
3PN0520E	16V 0.3A	8.4～12V(7～10節電池組)0.3～2.4AH	3PN1008S	6.4V 1.6A	3.6～4.8V(3～4節電池組)2.2～10AH
3PN1008E	6.4V 1.6A	3.6V～4.8V(3～4節電池組)2.2～10AH	3PN1012S	9.6V 1.2A	6.0～7.2V(5～6節電池組)2～9AH
3PN1012E	9.6V 1.2A	6.0～7.2V(5～6節電池組)2～9AH	3PN1020S	16V 0.7A	8.4～12V(7～10節電池組)1～5.6Ah
3PN1020E	16V 0.7A	8.4～12V(7～10節電池組)1～5.6AH	3PN3020MP	16V? 1.8 or 0.9A	8.4～12V(7～10節電池組)?1.8～14AH
3PN0504S	3.2V 0.8A	2.4V(2節電池組)0.8～6AH	3PN9530	32V? 3.0 or 1.3A	24V(20節電池組)?3～20AH
3PN0508S	6.4V 0.6A	3.6～4.8V(3～4節電池組)0.6～4.8AH	3PN9560	64V?2.0A	36～48V(30～40節電池組)4～17AH
3PN0512S	9.6V 0.4A	6.0～7.2V(5～6節電池組)0.4～3.2AH	3PN7030	32V 1.8A	24V(20節電池組)1.8～14AH
3PN0520S	16V 0.3A	8.4～12V(7～10節電池組)0.3～2.4AH	3PN7045	48V 1.8A	36V(30節電池組)1.8～14AH
3PN0504	3.2V 0.8A	2.4V(2節電池組)0.8～6AH	N100-12	16V 4.5A	8.4V～12V(7～10節電池組)5～30AH
3PN0508	6.4V 0.6A	3.6～4.8V(3～4節電池組)0.6～4.8AH	N100-24	32V 1.8A	24V(20節電池組)3～20AH
3PN0512	9.6V 0.4A	6.0～7.2V(5～6節電池組)0.4～3.2AH	N100-36	48V 1.8A?	36V(30節電池組)3～20AH
3PN0520	16V 0.3A	8.4～12V(7～10節電池組)0.3～2.4AH
